高電圧配電盤のサプライヤーとして、私はこれらの配電盤の監視システムが効果的に監視できるパラメーターについてよく質問されます。このトピックに早速入って、これらの監視システムの重要な側面を探ってみましょう。
1. 電圧監視
まず、電圧は重要なパラメータです。高電圧配電盤では、監視システムが電圧レベルを常に監視しています。電圧の変動は、電気機器の損傷から停電の原因まで、さまざまな問題を引き起こす可能性があります。
監視システムは、線間電圧と線間電圧と中性点間電圧の両方を測定できます。電圧が許容範囲内にあるかどうかに関するリアルタイムのデータを提供します。たとえば、一般的な高電圧システムでは、標準電圧は 10kV などの特定のレベルに設定されます。電圧が突然低下または急上昇した場合、監視システムが直ちにそれを検出し、アラームをトリガーします。これにより、重大な問題を防ぐために迅速な措置を講じることができます。
2. 電流監視
電流も重要なパラメータです。高電圧配電盤内の監視システムは、さまざまな回路を流れる電流を監視します。電流の大きさと位相の両方を測定できます。
過電流は電気システムにおける一般的な問題です。回路に流れる電流が多すぎると過熱が発生し、キャビネット内のケーブルやその他のコンポーネントが損傷する可能性があります。監視システムは電流レベルを継続的にチェックし、電流が定格値を超えた場合にアラートを送信します。この早期警告システムは、短絡や火災の危険を防ぐのに役立ちます。
3. 温度監視
温度は、高電圧配電盤の性能と寿命に影響を与える重要な要素です。監視システムは、キャビネット内の温度、特にバスバー、回路ブレーカー、変圧器などの重要なポイントの温度を測定できます。
高温は電気部品の劣化を促進し、絶縁特性を低下させ、最終的には故障につながる可能性があります。温度を監視することで、異常な発熱を検知します。たとえば、バスバーの温度が急速に上昇し始めた場合、それは接続が緩んでいるか、回路が過負荷になっている兆候である可能性があります。監視システムは警告を送信し、メンテナンスを迅速に実行できるようにします。
4. 湿度監視
湿度は、高電圧配電キャビネットが適切に機能するためにも重要な役割を果たします。湿度が高いとキャビネット内に結露が発生し、電気部品の腐食やショートにつながる可能性があります。
監視システムは、エンクロージャ内の湿度レベルを測定します。湿度が特定のしきい値を超えると、除湿器やその他の湿気管理手段が作動することがあります。これは、キャビネット内の乾燥した環境を維持し、湿気による有害な影響からコンポーネントを保護するのに役立ちます。
5. 力率の監視
力率は、システム内で電力がどの程度効率的に使用されているかを示す尺度です。高電圧配電盤では、監視システムは接続された負荷の力率を計算できます。
力率が低いということは、かなりの量の電気エネルギーが無駄になっていることを意味します。これにより、エネルギーコストが増加するだけでなく、電力インフラにさらなるストレスがかかります。監視システムは力率に関するリアルタイムのデータを提供し、是正措置を講じることができます。たとえば、力率補正コンデンサをシステムに追加して、力率を改善し、エネルギー消費を削減できます。
6. サーキットブレーカーの状態監視
サーキットブレーカーは、高電圧配電キャビネットの重要なコンポーネントです。監視システムは、サーキットブレーカーが開いているか閉じているかを常にチェックします。
電気システムに障害が発生した場合、回路ブレーカーが作動して回路の障害部分を遮断することになっています。監視システムは、サーキットブレーカーが正しくトリップしたかどうかを確認し、動作時間や動作回数も監視できます。この情報は、保守計画を立て、回路ブレーカーの信頼性を確保するために重要です。
7. 障害の検出と位置特定
高圧配電盤の監視システムは、システム内の障害を検出して位置を特定することもできます。短絡、地絡、過電圧など、さまざまなタイプの故障を識別できます。
電気信号を分析することにより、監視システムは障害の場所を正確に特定できます。これは、メンテナンス担当者にとって、影響を受けたエリアにすぐに到着して必要な修理を実行できるため、非常に役立ちます。電気システムのダウンタイムが短縮され、エンドユーザーへの影響が最小限に抑えられます。
適切な配電キャビネットを選択することの重要性
監視に関しては、配電キャビネットの種類が異なれば、機能も異なる場合があることに注意してください。たとえば、複合配電盤は複数の機能を統合するように設計されており、基本的なキャビネットと比較してより高度な監視機能を備えている場合があります。

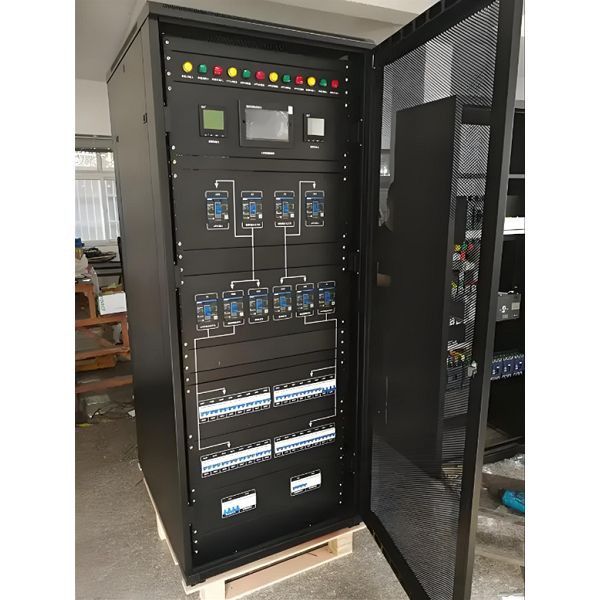

同様に、データセンター配電キャビネットデータセンター特有の電力ニーズを満たすように調整されています。監視が強化され、重要なIT機器への継続的かつ安定した電力供給が保証されます。

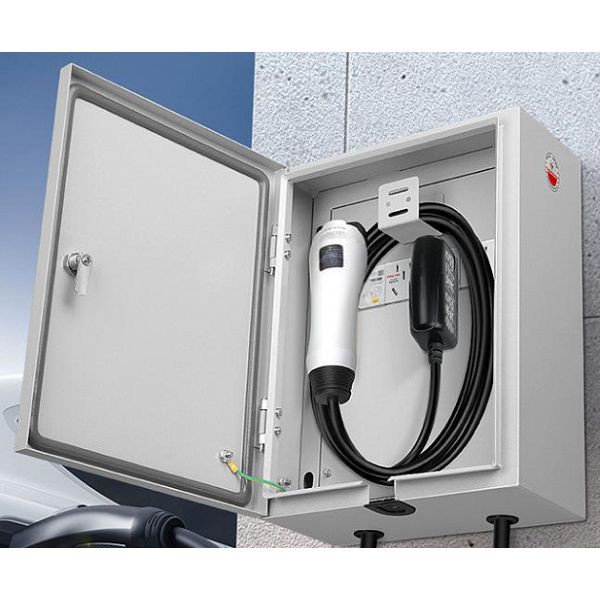

そして、あなたが新エネルギー分野に携わっているのであれば、新エネルギー配電盤太陽光や風力などの再生可能エネルギー源に最適化されています。これらのキャビネットには、新エネルギー生成の固有の特性に対処するための特殊な監視システムも付属しています。
まとめと連絡への招待
結論として、高圧配電盤の監視システムは、電気システムの安全性、信頼性、効率性の確保において重要な役割を果たします。電圧や電流から温度や湿度に至るまで、幅広いパラメータを監視します。これらの監視システムは、リアルタイム データと早期警告を提供することで、費用のかかる故障を防止し、ダウンタイムを最小限に抑えるのに役立ちます。
高圧配電盤をご検討中の場合、または監視機能についてご質問がある場合は、購入交渉についてお気軽にお問い合わせください。お客様の特定のニーズに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- 電気工学ハンドブック、第 3 版
- 電力システムエンジニアリングハンドブック
